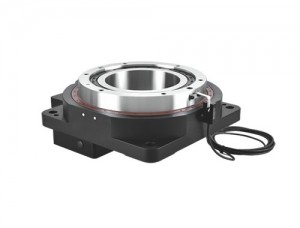

中空旋轉平臺用于生產線自動化改造中的旋轉工作臺、激光打標或雕刻機中的旋轉夾頭，其次在精密對位機構的旋轉軸，也有輕載機械手關節的用途。旋轉平臺的常見結構形式如下：
同軸式：電機軸與轉盤中心軸同心，形成直接旋轉平臺
旁軸式：電機軸與轉盤中心軸平行為側接式旋轉一個平臺
直角式：電機軸與轉盤中心軸垂直
空心旋轉平臺的延伸，經過多年的不斷發展和完善，空心旋轉平臺已經從原來的同軸式變成了側面式。軸式和直角式延伸發展出了我們新一代的閉環控制步進式、開環系統步進式、轉角式結構。
閉環步進式：中空旋轉一個平臺與專用步進電機可以搭配閉環管理控制信息系統的組合，其自帶反饋工作裝置，以實現運行位置的實時追蹤。
開環步進式：采用空心旋轉平臺與專用步進電機組成的步進電機開環控制系統，保留了步進電機的實用性同時提高了中空旋轉平臺的定位精度。
轉角式結構：轉角式結構中空旋轉平臺的誕生發展使得中空旋轉平臺進行輸出端方向我們可以通過自由市場選擇，其同當雙速減速的綜合設計，使扭矩可以得到提高。
中空旋轉平臺凸輪分割器的特性：與其他產品相比，分流凸輪的精度也更高，整個運行過程中沒有齒隙，分流損失小。出精度要求一般≤± 50〃。高者可達≤± 30〃，具有特殊加減速機構運動變化曲線，故可高速回轉系統運動。
凸輪分割器的加工大部分采取的是臥式加工設備，凸輪分割器中的凸輪驅動軌跡是由五軸數控磨床精密磨削成型，運轉平穩，定位準確，無滑動偏移現象，無累積公差。分度器和分度輪的三維凸輪屬于無間隙嚙合傳動，沖擊振動小，可實現高達900rPm的高速。無論在分割區，還是一個靜止區，都有自己準確的定位。完全可以不需要進行其它鎖緊元件?？蓪?shí)現對于任意的靜態和動態比率和分割數。
